1、什么是骨料？

答：骨料即在混凝土中起骨架或填充作用的粒狀松散材料。骨料在土木工程中的應用：水泥混凝土、瀝青混凝土、道路基礎、鐵路道渣、砂漿等。每年用量約20億噸。

2、骨料可以分為幾類？

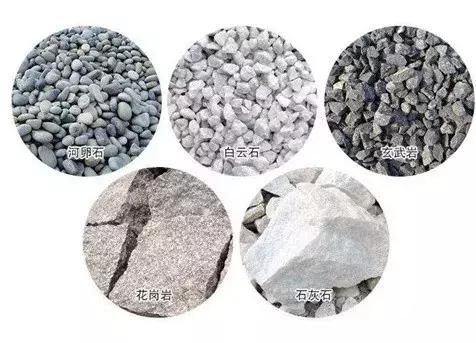

答：（1）按骨料來源分為：

天然巖石骨料：由天然巖石組成的骨料，如砂、卵石、碎石等；

人工骨料：熱加工骨料有膨脹頁巖、膨脹蛭石等；工業副產物有礦渣、鐵渣、粉渣等；

再生骨料：破碎混凝土、破碎粘土磚等。

（2）按骨料粒徑分為：

粗骨料：粒徑大于4.75mm的巖石顆粒，如卵石、碎石等；

細骨料：粒徑小于4.75mm的巖石顆粒，如河砂、山砂、海砂等。

（3）按照骨料的密度分為：

普通骨料：密度在2500—2700kg/m³；

輕骨料：密度在0~1000kg/m³，如陶粒、煅燒頁巖、膨脹蛭石、膨脹珍珠巖、泡沫塑料顆粒等；

重骨料：密度在3500—4000kg/m³，如鐵礦石、重晶石等。

3、砂石骨料生產線的設計原則有哪些？

答：①多級破碎；②處理量前后級匹配；③中轉料倉設計；④物料尺寸前后級匹配；⑤多篩少破，多破少磨；⑥根據產量和運輸高度差確定皮帶；⑦現場靈活布局。

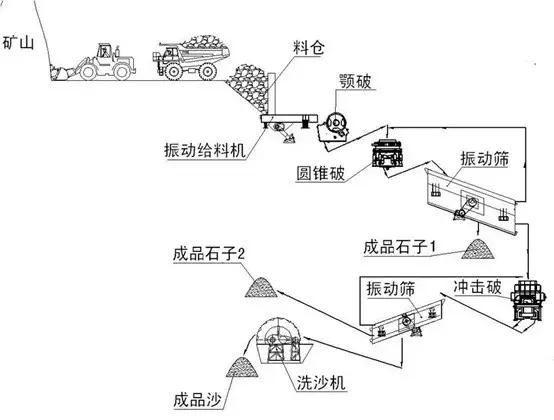

4、砂石骨料生產線的系統構成有哪些？

答：一般有4個系統：

給料系統：一般都是使用振動給料機設備負責是石料的供應；

輸送系統：有皮帶輸送機或板式輸送機等；

破碎系統：整套設備的心臟，有多臺破碎機組成，將各種礦石原料破碎成所需粒度的成品料；

篩分系統：圓振動篩或者直線振動篩等篩分設備。

5、含泥量、石粉含量和泥塊含量是指什么？

答：含泥量是指天然砂中粒徑小于75μm的顆粒含量；石粉含量是指人工砂中粒徑小于75μm的顆粒含量；泥塊含量是指砂中原粒徑大于1.18mm，經水浸洗、手捏后小于600μm的顆粒含量。

6、砂的顆粒級配和粗細程度指什么？有什么影響？

答：顆粒級配：是指粒徑不同的砂?；ハ啻钆涞那闆r。顆粒級配不良，空隙率較大，則需較多的水泥漿填充；顆粒級配良好，空隙率較小，需較少的水泥漿填充。

粗細程度：不同粒徑的砂粒，混合在一起后的平均粗細程度。在砂用量相同的條件下，粗顆粒表面積小，細顆粒表面積大，包裹顆粒用的水泥漿多少就會有所差別。

研究發現：在拌制混凝土時，砂的粗細程度和顆粒級配應同時考慮的問題。當砂中含有較多的粗顆粒，以適當的中顆粒及少量的細顆粒填充，則既有較小的空隙率又具有較小的總表面積，不僅水泥用量少，而且可提高混凝土的密實度與強度。

7、粗、細骨料進場要注意哪些事項？

答：粗骨料主要應控制其粒徑、級配、粒形、石粉含量、泥塊含量。每車進行宏觀檢查，不合格不得卸車。此外，要按規范要求，按批量檢驗各項指標。細骨料應控制細度模數、含泥量和泥塊含量。每車進行宏觀檢查，不合格不卸車。同樣，應按規范要求批量檢驗。

8、河沙有何特點？山砂、海砂、沙漠砂為什么不適合作建筑用砂？

答：河沙具有粒型好，堅固、耐久，資源豐富，開采成本低，雜質少等優勢，而山砂易風化，表面粗糙，棱角多，雜質多，含泥量大；海砂的資源豐富，但雜質多，氯離子多，具有腐蝕性，淡化成本高，可用來填海造陸、工業、煉鐵等（控制氯離子含量）；沙漠砂太細，有土，太黏，可塑性較差，故山砂、海砂、沙漠砂均不是建筑用砂的首選。

9、海砂降氯的方法有哪些？

答：目前，降氯方法有海砂自然放置法、淡水沖洗法、機械法和混合砂法，沿海地區海砂基本上是通過淡水沖洗法進行降氯。

10、從外觀上如何分辨出機制砂和河沙？

答：機制砂是通過沖擊式破碎機等專業的制砂設備，粉碎后得到的砂石材料，與天然河沙相比，具有棱角尖銳分明、針片狀多、粗糙的特點。河砂是從河道里直接挖取的，所以會摻有小卵石和細沙，這些小卵石受到河水的長期沖刷，棱角比較圓潤，而砂石料設備生產出的機制砂棱角就比較尖銳分明，且堅固性比河砂差。

11、砂按技術要求分為幾類？

答：砂按技術要求分為Ⅰ類、Ⅱ類、Ⅲ類：

Ⅰ類宜用于強度等級大于C60的混凝土；

Ⅱ類宜用于強度等級C30～C60及抗凍、抗滲或其他要求的混凝土；

Ⅲ類宜用于強度等級小于C30的混凝土和建筑砂漿。

12、骨料用于混凝土有何作用？

答：骨料可提供混凝土很好的穩定性和比水泥石更好的耐久性，能夠起到減小收縮，抑制裂縫擴展，傳力，降低水化熱，提供耐磨性等作用。在不影響混凝土性能的條件下，在混凝土中盡可能多地加入骨料，可以降低混凝土的成本。

13、混凝土中骨料的基本要求是什么？

答：①具有良好的顆粒級配，使堆積空隙率小，顆?？偙缺砻娣e較小，以減少水泥漿用量；

②骨料顆粒表面干凈，以保證與水泥漿有良好的粘結力；

③含有害雜質少，不得含有影響水泥凝結硬化和后期混凝土耐久性的成分；

④具有足夠的強度和堅固性，以保證起到骨架和傳力作用。

14、如果砂子太細，對混凝土有什么影響？如果只有細砂怎么辦？

答：砂子太細，混凝土需水量上升，而且用細砂配制的混凝土其可泵性、保塑性均極差，混凝土強度會下降，易開裂。

如果砂源有問題，可用細砂加部分機制砂配制泵送混凝土。如，可用細度模數小于2.0的細砂摻細度模數3.0~3.2的機制砂，以6：4左右的比例，觀察其流動性、可泵性，具體可通過試驗確定配比。

15、那如果砂子含泥量大，甚至有泥塊，對混凝土的影響大嗎？

答：肯定有影響。砂含泥量大，混凝土需水量大，保塑性差，收縮加大，混凝土強度下降，結構易開裂。因此，要控制砂含泥量≤3%（C30~C50），高強混凝土含泥量要求更高。至于泥塊，除了上述影響外，還會嚴重影響混凝土強度。比如，泥塊會削弱混凝土斷面，澆筑地面時泥塊上浮，干縮后會在表面形成凹坑等缺陷。

16、混凝土中石粉的含量多少合適？

答：混凝土中加入適當的石粉是有好處的，但是，石粉含量應該適量。機制砂中石粉的主要成份為碳酸鈣，但水化作用并不是無限的，也要受限于水泥的成份。如果石粉含量過高，不利于集料與水泥石的粘結，降低混凝土性能。另外，石粉含量超過一定限值后，不利于混凝土的耐久性能，因為單方石粉承擔的保水量明顯減少，干縮明顯變大。

綜合各種研究，一般C50以下混凝土石粉含量應控制在10%~15%，而C50以上混凝土石粉含量應該不超過10%。

17、為什么同樣配比混凝土，卵石混凝土比碎石混凝土強度低3~4MPa？

答：粗骨料的表面粗糙，有利于水泥漿與骨料的界面強度。根據多年試驗，卵石配制的混凝土一方面由于其含風化石較多，本身壓碎指標低于碎石，而且表面光滑，界面強度低，因此由其配制的混凝土強度會比同配比碎石混凝土低3~4MPa。

18、為什么每班都要測定砂石含水率？

答：砂石在預拌混凝土中各有800~1100kg/m³用量，其每1%的含水量就會帶來混凝土中用水量8~11kg的影響。特別是砂子，通常從河中采集，含水率變化較大，如不經常檢測含水率，及時調整攪拌用水量，會造成各盤混凝土坍落度、可泵性、強度的很大波動。

19、什么是堿骨料反應？有什么影響？

答：混凝土中的堿(Na₂O、Ka₂O)與化學成分為活性二氧化硅的骨料發生化學反應，生成堿-硅酸凝膠后吸水膨脹，膨脹應力使混凝土開裂，這個過程稱為堿骨料反應。此反應會導致混凝土內部產生局部體積膨脹，甚至使混凝土結構產生膨脹性破壞。

20、怎樣防止堿骨料反應？

答：如當地粗骨料中含有活性二氧化硅，則要嚴格限制混凝土外加劑堿含量，如《混凝土結構設計規范》（GB50010-2002）規定，當使用堿活性骨料時，混凝土中各類材料總堿量≦混凝土質量的3%。

21、與傳統的建筑骨料項目相比，移動建筑骨料項目有何優勢？

答：① 資源門檻：不受固定資源及國家產權限制，幾乎無資源門檻。

② 資金門檻：不涉及大型資源產權購買和基礎設施建設，僅僅需要基本的設備購買和較低的資源購買費用，有個幾百萬就能做，資金門檻低。

③ 技術門檻：只要有懂得設備操作和管理的職員即可完成，技術門檻低。

④ 再利用：基本無需配套基建，可根據資源分布和項目分布，隨時移動轉場，用戶甚至可直接出售，收回設備投資成本。
